Exercice réseau corrigé les liaisons distantes en réseau informatique

1     Quelles  sont  les  différentes  versions  d’Ethernet  100  Mbps ?  Donnez  toutes  les caractéristiques

Exercice Réseau

2     Qu’est ce que la technologie MIMO ?

La technologie MIMO, acronyme de « Multiple-Input » et « Multiple-Output », préfigure le futur du wifi. Cette dernière permet des transferts de données à plus grande portée et à plus grande  vitesse  que  la  norme  actuelle  802.11g  grâce  à l’utilisation  de  plusieurs  antennes  au niveau du récepteur et de l’émetteur. Le standard 802.11 n devraient être basés sur la technologie MIMO  et  être  capable  de  gérer  plusieurs  signaux  au  même  moment.  Ainsi,  les  antennes intelligentes  d’un  routeur  MIMO  s’échangent  dynamiquement  les  signaux en  réception  et  en émission dans l’optique d’optimiser la transmission des données. Cette technologie a été mise au point pour améliorer les transmissions 802.11 en terme de débit et de temps de réponse.

3     CPL  ? A quoi cela correspond-il ? Quels en sont les différents paramètres ?

Cette  technologie,  également  appelée  CPL  (Courant  Porteur  en  Ligne) utilise  le  réseau  électrique comme support de transmission afin de mettre des machines en réseau.
Le  principe  des  CPL  consiste  à superposer  au  signal  électrique  de  50  Hz un  autre  signal  à plus  haute fréquence.  Ce  deuxième  signal  se  propage  sur  l’installation  électrique  et  peut  être  reçu  et  décodé  par  tout récepteur CPL qui se trouve sur le même réseau électrique

r2

Les caractéristiques principales sont :

·     vitesse 14 M bps en Homeplug 1.0
·     distance : 200 mètres
·     les adaptateurs existent en connexion Ethernet( RJ45) ou USB

Afin  d’améliorer  les  performances,  les  constructeurs  sortent  actuellement  des produits pouvant atteindre des vitesses de 85 M bps.

La future recommandation Homeplug AV devrait permettre d’atteindre des vitesses de 100 et même 200M bps , tout en assurant une compatibilité avec la norme à 14 M bps..

4     La  norme  POE.  A quoi cela se rapporte-t-il ?  Quelle  en  est l’utilité ?  Citez  des exemples d’utilisation

PoE  comme  Power  Over  Ethernet  consiste  sur  une  liaison  8  fils  à faire  passer  à la  fois  le signal et une alimentation électrique (48V) limitée à 15W . Cette norme à différents intérêts :

·     Alimentation de petits équipements Ethernet (Caméra, téléphone, point d’accès… )
·     Sauvegarde simplifiée en cas de coupure secteur
·     Câblage simplifié pour ces équipements

L’astuce est d’utiliser les paires 1 et 4 non utilisées pour acheminer l’énergie.

5     En terme de câbles, donnez la signification des initiales suivantes : UTP, FTP, SFTP

Les  câbles en  paires  torsadées  sont  classifiés  suivant  le type  de  blindage  utilisé et  la  vitesse des signaux qu’ils sont capables d’acheminer.

Blindage :

·     UTP :   Unshielded Twisted Pair       câbles non blindés
·     FTP :   Foiled Twisted Pair     métallique
·     STP :  Shielded Twisted Pair  Câbles blindés avec un feuillard

Câbles blindés avec une tresse métallique

·     SFTP : Shielded Foiled Twisted Pair         Câbles  blindés  avec  un  feuillard  +  une tresse métallique

6     Vous  devez  réaliser  une  liaison  Ethernet  fil re  à  100  M bps.  Quelle  catégorie minimale de câbles choisiriez-vous  ?

Câble catégorie 5 au minimum. Aujourd’hui les installateurs préféreront utiliser une catégorie 5e voir 6 qui permet d’atteindre du 1 Gbps

7     Citez les 7 couches du modèle OSI

1.  Physique
2.  Liaison
3.  Réseau
4.  Transport
5.  Session
6.  Présentation
7.  Application

8     Expliquez la notion d’encapsulation

Exercice Réseau

Lorsque les données sont transférées au sein d’un réseau :

·     Elles parcourent chacune des couches du modèle OSI de l’émetteur (7-Application ¬1-Physique).  Chaque  fois  qu’elles  traversent  une  couche,  elles  sont  enrichies  de nouvelles informations : les informations délivrées par le protocole de la couche sont ajoutées (on parle d’encapsulation).

9     Pourquoi le modèle TCP/IP a 4 couches alors que le modèle OSI qui est la référence en a 7 ?

Le  modèle  OSI  est  un  modèle  théorique  qui  cherche  à  séparer  chaque  couche  de  part  sa fonctionnalité. Le modèle TCP/IP est un modèle pratique qui est antérieur au modèle OSI. La séparation  en  pratique n’est  pas aussi facile  d’autant  plus  que certaines  couches  TCP/IP  sont directement implantées dans les composants.Exercice Réseau

10  Quelle est la norme IEEE se rapportant à Ethernet

C’est la norme 802.3 qui se décline suivant les différentes vitesses :

o  802.3 u pour Fast Ethernet (100 M bps)
o  802.3 z pour le Giga bit Ethernet
o  802.3 ae pour le 10 Gbps

11  Qu’est ce que le FCS dans une trame Ethernet

FCS (Frame  Check Sequence) C’est  le  dernier  élément  transmis  dans  une  trame  Ethernet.  Il est le résultat d’un contrôle de type modulo destiné à savoir si la trame est arrivée en bon état (CRC Contrôle de Redondance Cyclique) (4 octets)

12  Expliquez la règle des 5-4-3.

Cette  règle  est  utilisée  dans  le  cas  de  mise  en  cascade  de  hubs.  Cette  interconnexion  est réglementée par la règle des 5-4-3

1.  Entre 2 stations du réseau il y a 5 tronçons au maximum.
2.  Entre 2 stations du réseau il y a au maximum 4 répéteurs. Dans un réseau 10 Base T on ne doit donc pas placer plus de 4 hubs en cascade
3.  Parmi les hubs, 3 au maximum portent des stations. Au moins un hub doit être utilisé soit en répéteur simple, soit en interconnexion d’autres hubs.

Le  règle  des  5-4-3  s’applique  au  domaine  de  diffusion.  En  cas  de  mise  en  place  d’un commutateur, la règle des 5-4-3 s’applique pour chaque domaine de collision.

13  Expliquez la différence entre bauds et bps

bauds  correspond  à  la  vitesse  de  modulation,  à  savoir  le  nombre  de  changements  d’états physique que l’interface peut émettre par seconde. Alors que le bps correspond au nombre de valeurs ou de bits transmis par seconde. On parle de débit binaire.

14  Quel codage est utilisé pour la liaison Ethernet

Le code Manchester

15  Qu’est ce que le RTC ?

RTC = Réseau Téléphonique Commuté. C’est notre bon réseau téléphonique classique.

16  Quelles sont les différentes modulations utilisées par des M odems. Expliquez les en vous appuyant sur un schéma.

Exercice Réseau

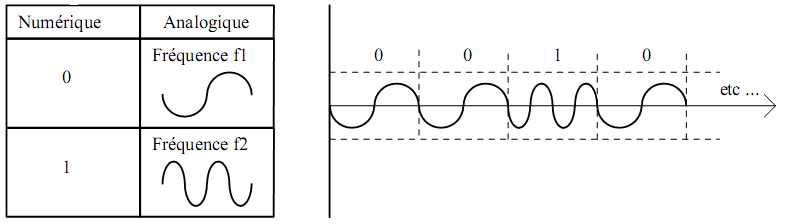

o  La modulation de fréquence

Cette  modulation  est  également  appelée  saut  de  fréquence  (FSK Frequency  Shift  Keying).
Elle s’appuie sur l’utilisation de 2 fréquences pour représenter les 2 valeurs binaires

r4

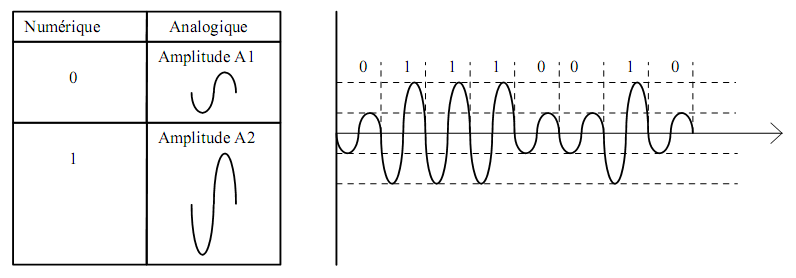

o  La Modulation d’amplitude
Cette modulation (AM  Amplitude Modulation)  s’appuie sur l’utilisation de 2 amplitudes pour coder  les  2  valeurs  du  signal.  Dans  ce  cas,  une  seule  fréquence  est  utilisée  pour  transmettre l’information.

r5

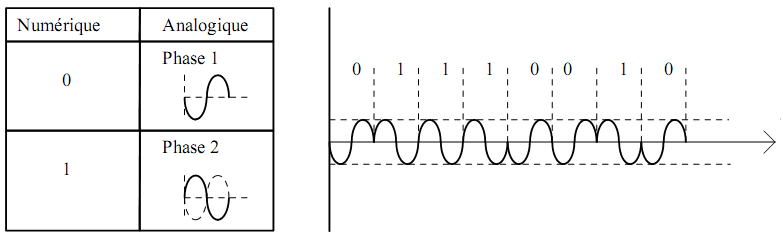

o  La modulation par saut de phase
Cette  modulation  (PSK  =  Phase  Shift  Keying) utilise  la  phase  du  signal,  mais  surtout  le déphasage afin de coder les différentes valeurs du signal.

r6

17  Que sont les RFC ? Quelles en sont l’utilité ?

Les protocoles sont également définis à travers des documents appelés RFC (Request For Comments  –  Appels  à commentaires) qui  définissent  des  règles  sur  les  protocoles,  les réseaux…  Ces RFC sont au nombre de plus de 3000 aujourd’hui.

Exercice Réseau

18  Donnez 5 protocoles TCP/IP de niveau 4

Les protocoles TCP/IP de niveau 4 se situent au niveau application. On peut citer : *

o  FTP
o  HTTP
o  POP
o  SM TP
o  TELNET
o  DNS

19  Qu’est ce que le protocole ICM P ?  Citez des exemples de commandes utilisant ce protocole

Le protocole ICM P (Internet Control Message Protocol), est un protocole de maintenance. Il permet à deux systèmes d’un réseau IP de partager des informations d’état et d’erreur.
La commande Ping utilise les paquets ICM P de demande d’écho et de réponse en écho afin de déterminer si un système IP donné d’un réseau fonctionne.
La commande TRACERT (ou TRACEROUTE sous Unix) permet de lister l’ensemble des équipements traversés

20  Quelle est la différence essentielle entre le protocole UDP et le protocole TCP ?

Le  protocole  TCP  (Transmission  Control  Protocol) fournit  un  service  sécurisé  de remise des paquets, orienté connexion, encapsulé dans le protocole IP.

Exercice Réseau
TCP :

Le  protocole  UDP  (User Datagram  Protocol) est  un  autre  protocole  de  transmission de données qui offre un service de datagrammes sans connexion et qui ne garantit ni la remise ni l’ordre des paquets délivrés.

21  Quelle est l’utilité du protocole ARP ?

Sur les réseaux à diffusion, tels qu’Ethernet, Token-Ring, l’envoi d’un paquet entre un émetteur et un destinataire se fait grâce aux adresses M AC.
le  protocole ARP  (Address  Resolution  Protocol) à  la  charge  de  retrouver  l’adresse M ac à partir de l’adresse IP.

22  Donnez les plages théoriques d’adresse IPV4 pour les classes A, B et C
o  Classe A : de 0.0.0.0 à 127.255.255.255
o  Classe B : de 128.0.0.0 à 191.255.255.255
o  Classe C : de 192.0.0.0 à 223.255.255.255

23  En  tenant compte des adresses réservées et privées donnez le nombre de réseaux disponibles sur Internet, ainsi que le nombre de machines possible par réseau pour les adresses de classe A

Exercice Réseau

Classe A :
Réseau définit par 7 bits =>128 possibilités – 3 ci-dessous =>125 réseaux .

A retirer :
Réseau 0
Réseau 127 (local host)
Réseau 10 (adresse privée
Machines définit sur 24 bits =>2 24 – 2 (adresse réseau et broadcast)

24  On souhaite créer 4 sous réseaux (tout en optimisant le nombre de machines) dans un réseau privé de classe B . Donnez pour chaque sous réseau créé :

o  L’adresse réseau
o  La plage d’adresse attribuable aux machines de ce réseau
o  Le nouveau masque de réseau

adresse de classe B : 172.17.0.0 / M asque : 255.255.0.0

2 bits seront pris sur les adresses machines donc nouveau masque : 255.255.192.0

adresses réseaux et plages :

172.17.0.0
172.17.0.1 => 172.17.0011 1111.254 = 172.17.63.254
172.17.0100 0000.0 => 172.17.64.0
172.17.64.1 => 172.17.0111 1111.254 = 172.17.127.254

172.17.128.0
172.17.128.1 => 172.17.1011 1111.254 = 172.17.191.254

172.17.192.0
172.17.192.1 => 172.17.255.254

25  Q’est ce que l’ADSL ?

ADSL signifie Asymmetric Digital Subscriber Line en anglais, mais la définition française est  « Ligne  d’abonné  numérique  à  débit  asymétrique ».  La  traduction  officielle  est :
« raccordement  numérique  asymétrique »  (RNA)  ou  « liaison  numérique  à  débit asymétrique ».

L’xDSL regroupent tout ce qui permet de faire passer des flots de données à grande vitesse sur de simples lignes téléphoniques torsadées.

Exercice Réseau

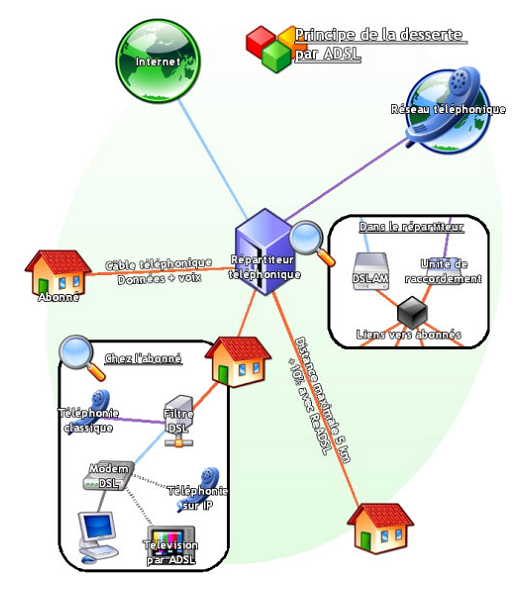

26  En environnement non dégroupé totalement, expliquez à l’ de d’un schéma le rôle de chaque élément nécessaire pour la mise en place d’une liaison ADSL.

r8

27  Vous  disposez  d’une  li son  ADSL  sur  votre  PC.  Comment procédez-vous  pour envoyer un Fax ?

Le  Fax  est  basé  sur  l’utilisation  d’une  ligne  téléphonique  analogique.  Il  faut  donc  soit raccorder un Modem classique sur la prise téléphonique et sur le PC, sinon il faut souscrire à un service (payant) sur Internet qui fait le relais entre les services de messagerie et les services de Fax.

28  Quels sont les débits que l’on peut espérer avoir sur une li son ADSL ?

de 2 à 8 M bps en débit descendant
de 128 à 800 Kbps en débit montant

29  Qu’est ce qu’une ligne louée et quelle en est l’utilité ?

Une liaison louée relie deux sites clients A et B. Elle est achetée par un professionnel,entreprise ou un opérateur.
Une liaison louée partielle relie un site client A à un point d’interconnexion avec le réseau de l’opérateur tiers ; celle-ci est achetée exclusivement par un opérateur.

id 1807 9



r9

30  Qu’est ce que TRANSPAC  ? (détaillez votre réponse)

Transpac  (transmission  par  paquets) est  un  réseau  appartenant  à France  Telecom  et  utilisé pour transférer des informations par paquets à haut débit entre des entreprises.
Le service a été mis en place fin 1978.
Les données sont transportées selon le mode de commutation de paquets défini par la norme X.25.

31  Qu’est ce que le Wimax ?

(Worldwide Interoperability for Microwave Access) utilisant la norme IEEE 802.16. C’est une norme  de  transmission  sans  fil  pour  des  liaisons  longue  distante.  W imax est  utilisée  par  les fournisseurs  d’aces  et  se  pose  en  concurent  de  l’ADSL  ou  du  CPL  pour  des  régions  non desservies. La portée devrait se situer entre 10 et 20 km.

32  Vous  avez  des  sites  distant à  relier  entre  eux  sur  toute  la  France  de  manière sécurisée. Le volume de données à échanger est faible. Quelle solution préconiseriez-vous ?
