Exercice UML corrigé donnez la modélisation des classes d’une situation

1. Toutes  les figures comportent les opérations  dessiner() et translater(). Les méthodes associées ne sont pas connues, donc la classe Figure est abstraite. Une figure peut être spécialisée en figure simple ou en figure composée. Cette dernière peut être composée (relation d’agrégation) de plusieurs figures.

Exercice UML

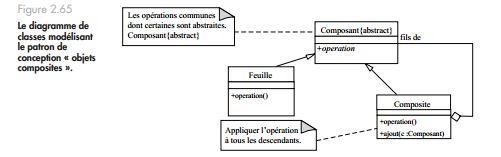

2. Le patron  de conception  d’objets composites permet  de représenter  des objets qui se décrivent par une hiérarchie d’agrégation d’objets dans laquelle tous les objets, jusqu’au plus haut niveau, présentent un même comportement (on peut leur appliquer un même ensemble de méthodes). Cette solution est proposée par Erich Gamma.

Donnez la modélisation des classes
