Cours doc étude expérimentale de dipôles électriques

Etude expérimentale de dipôles électriques

1. Dipôles « résistance et condensateur en série »

1.1.1. Masse au point M,
Voie 1 au point D
Voie 2 au point A
On mesure ainsi les tensions:
uC = uDM aux bornes du condensateur,
E = uAM aux bornes du générateur.

1.1.2. Régime transitoire : la tension uC(t) augmente entre t = 0 et t = 6,0 ms.
Régime permanent : la tension uC(t) est constante et égale à E = 4,00 V, à partir de t = 6,0 ms.

1.1.3. Durant le régime transitoire, il se produit la charge du condensateur.

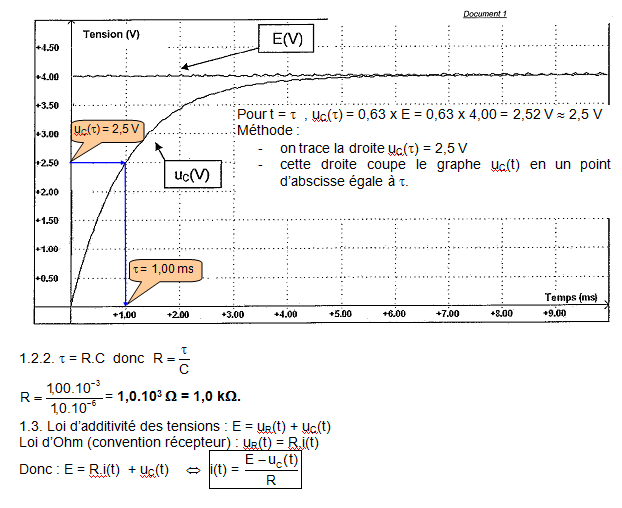

1.2.1. Méthode : voir ci-dessous

Etude expérimentale de dipôles électriques

Etude expérimentale de dipôles électriques

Etude expérimentale de dipôles électriques
